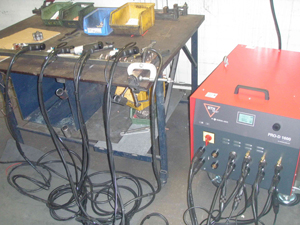

Bolzenschweißgerät PRO-D 1600 mit vier Pistolenanschlüssen

Die Mehrstellenanlage ermöglicht das Schweißen unterschiedlicher Schweißbolzen mit unterschiedlichen Schweißverfahren ohne vorheriges Umrüsten. Mit der Anlage werden folgende Bolzen geschweißt:

Gewindebolzen M5, M6 und M8 (Material: Stahl verkupfert) unter Schutzgas (Schweißverfahren: Bolzenschweißen mit Kurzzeithubzündung)

Gewindebolzen M10 (Material: Stahl vernickelt) mit Keramikring (Schweißverfahren: Bolzenschweißen mit Hubzündung)

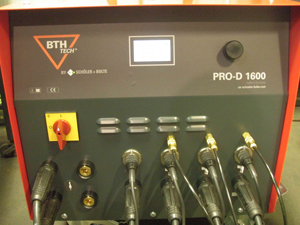

Detailansicht: Bolzenschweißgerät PRO-D 1600 mit vier Pistolenanschlüssen

Für jeden Pistolenanschluss sind exakt auf den zu schweißenden Bolzen abgestimmte Schweißparameter im Gerät abgespeichert. Die Anlage erkennt automatisch die aktuell verwendete Pistole und stellt die zuvor gewählten Schweißparameter ein.

Drei Pistolenanschlüsse sind mit einem Schutzgasmodul ausgestattet. Die Gasvorströmzeit ist für jeden Anschluss separat einstellbar.

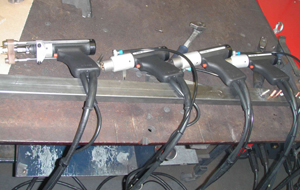

Detailansicht: Bolzenschweißpistolen

Drei Bolzenschweißpistolen PHM-10 ausgerüstet für das Schweißen unter Schutzgas.

Eine Bolzenschweißpistole PHM-12 ausgerüstet für das Schweißen mit Keramikring.
