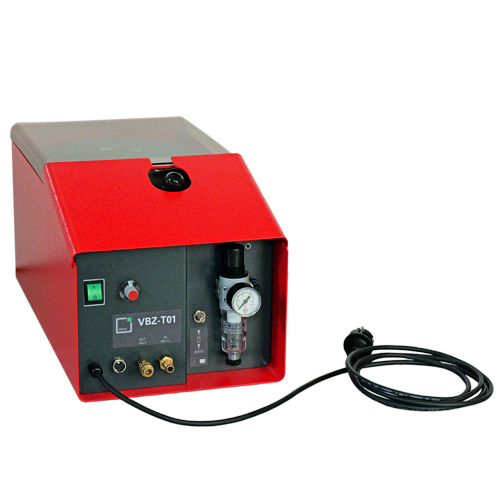

Die VBZ-T ist eine Zuführeinheit für die vollautomatische Zuführung von Schweißelementen in Automatik-Bolzenschweißköpfe oder Automatik-Bolzenschweißpistolen. Mit der VBZ-T können Schweißelemente mit Flansch schnell, sicher und einfach zugeführt werden, die Modifikation für Sonder-Schweißelemente (z.B. Isoliernägel) ist auf Anfrage möglich. Sie zeichnet sich aus durch sehr einfache Bedienung sowie schnelle und einfache Umrüstung auf andere Bolzendurchmesser.

Bolzendurchmesser Ø 3-10 mm
(andere Ø auf Anfrage)
Bolzenlänge 6-50 mm
(abhängig von Bolzendurchmesser)
Bolzentyp Schweißelemente mit Flansch
Förderleistung bis zu 50 Bolzen/Minute
(abhängig von Bolzendurchmesser und -länge)
Maximale Füllmenge 1 kg
Bandbunkersystem
(Füllgewicht 10 kg, Füllvolumen 5 l)		 optional
Druckluftanschluss 6 bar
Netzanschluss 230 V, 50 Hz (optional: 115 V, 50 Hz)
Netzstecker Schutzkontaktstecker nach DIN 49441
Abmessungen (BxHxL) 281x232x510 mm
Gewicht (ohne Kabel) 23,5 kg
  • geeignet für Schweißelemente mit Flansch,
    Sonder-Schweißelemente (z.B. Isoliernägel) auf Anfrage
  • Förderleistung stufenlos einstellbar
  • Blasluft einstellbar zur optimalen Anpassung an unterschiedliche Schweißelemente
  • verbesserte Bolzenvereinzelung und -zuführung durch Staudrucksensor
  • leiser, störungsfreier Bolzentransport
  • einfache Bedienung
  • schnelle und einfache Umrüstung (Ausrüstsätze für verschiedene Bolzendurchmesser)
  • optional: Bandbunkersystem (Füllgewicht 10 kg, Füllvolumen 5 l)
  • Vollverkleidung zum Schutz gegen Schweißspritzer, Schmutz und Lärm (Sortier-, Vereinzelungs- und Zuführsystem in einem Gehäuse)
  • Fördertopf aus hochwertigem Edelstahl (abriebfest und rostfrei)
  • alle Anschlüsse an der Vorderseite für optimale Zugänglichkeit
  • Klarsichtabdeckung für einfache Füllstandskontrolle
  • Druckregelventil mit Wasserabscheider (optional ohne Druckregelventil mit Wasserabscheider für die Verwendung in CNC-Bolzenschweißanlagen)
  • geringer Luftverbrauch
  • einsetzbar mit allen Automatikschweißköpfen und -pistolen
  • Schnittstelle für Datenaustausch mit übergeordneten Steuerungen
  • hohe Lebensdauer durch hochwertige mechanische Bauteile
  • robustes, pulverbeschichtetes Metallgehäuse
