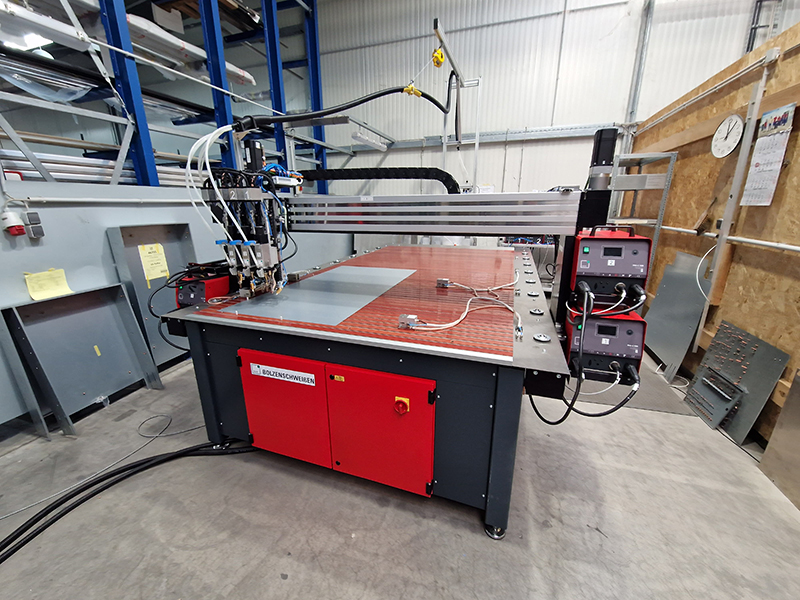

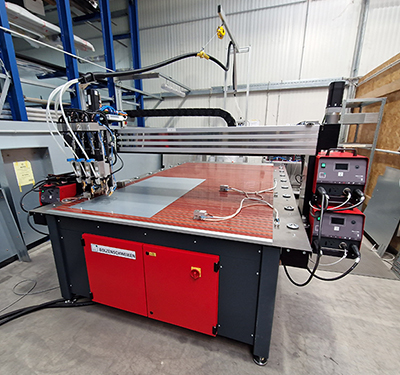

CNC-Bolzenschweißmaschine V15030025 (Arbeitsbereich: 1500 x 3000 x 250 mm) – Bolzenschweißen mit Spitzenzündung von Gewindebolzen M8 auf verzinkte Bleche ohne vorherige mechanische Bearbeitung der Schweißstellen

  • Arbeitsbereich: 1500 x 3000 x 250 mm
  • geschweißtes Stahl-Maschinengestell
  • zwölf keramische Anschlagstifte auf der X- und Y-Nulllinie
  • pneumatisch absenkbare Kugelrollen für leichtes Handling großer Bleche
  • Bediensoftware PRO-STUD (inkl. DXF-Datenkonverter)
  • Bedienung der Software über Monitor sowie Tastatur und Maus (Steuerungs-PC mit Windows 10)
  • drei Automatik-Bolzenschweißköpfe KHA-200F mit integriertem Wegmesssystem
  • Flüssigkeitssprühvorrichtung an jedem Schweißkopf
  • drei Bolzenschweißgeräte PRO-C 1500 mit Schweißparameterspeicher
  • drei Bolzenzuführungen VBZ
  • eine pneumatische Bolzeneinzelzuführung (Bolzenhandeinwurf) mit Bolzenweiche
  • vier pneumatische Massespanner, Öffnungswinkel 90°
  • Lichtvorhang zur Absicherung des Arbeitsbereichs

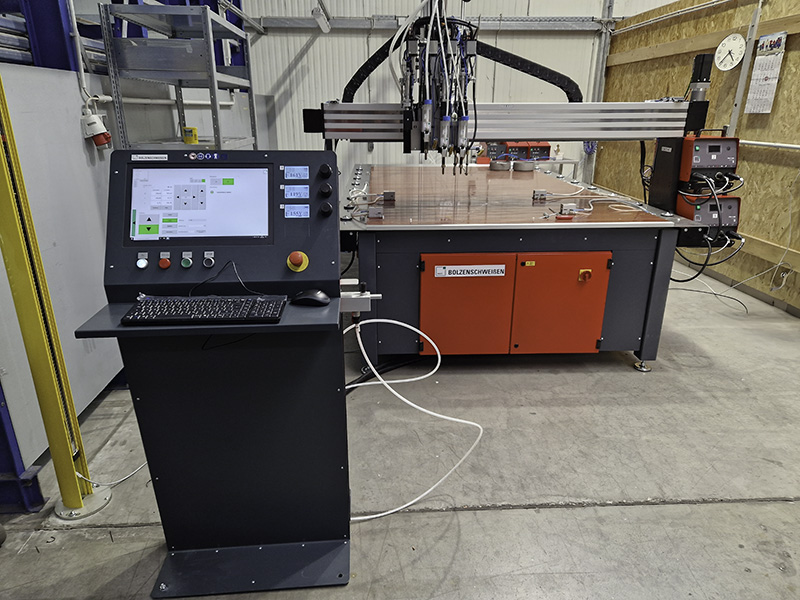

Frontansicht mit Bedienterminal

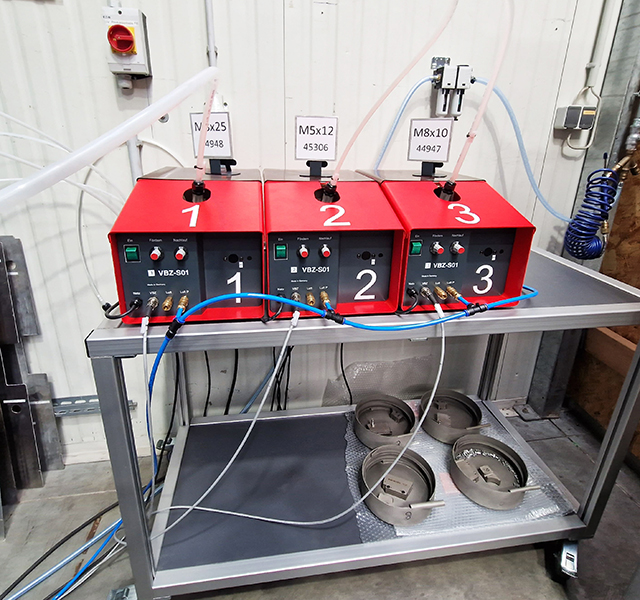

Gerätewagen mit Bolzenzuführungen VBZ

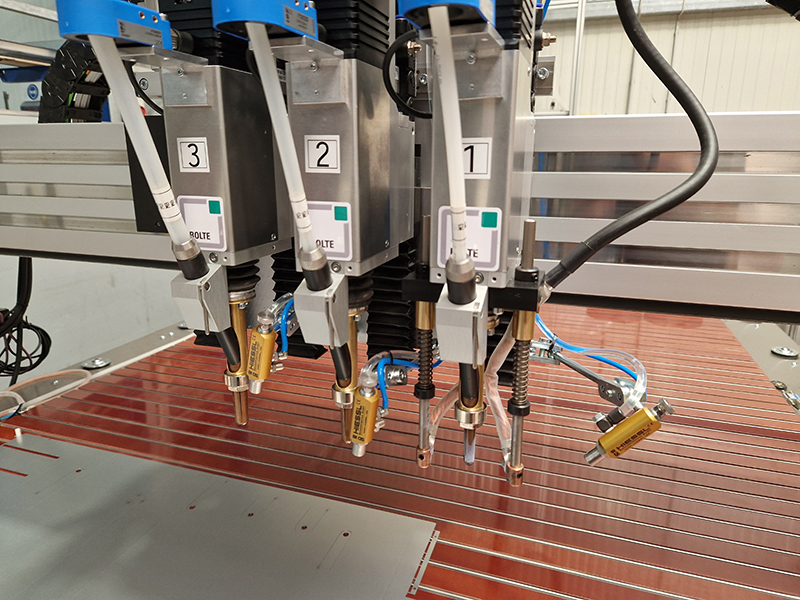

Automatik-Bolzenschweißköpfe KHA-200F mit integriertem Wegmesssystem und Flüssigkeitssprühvorrichtung

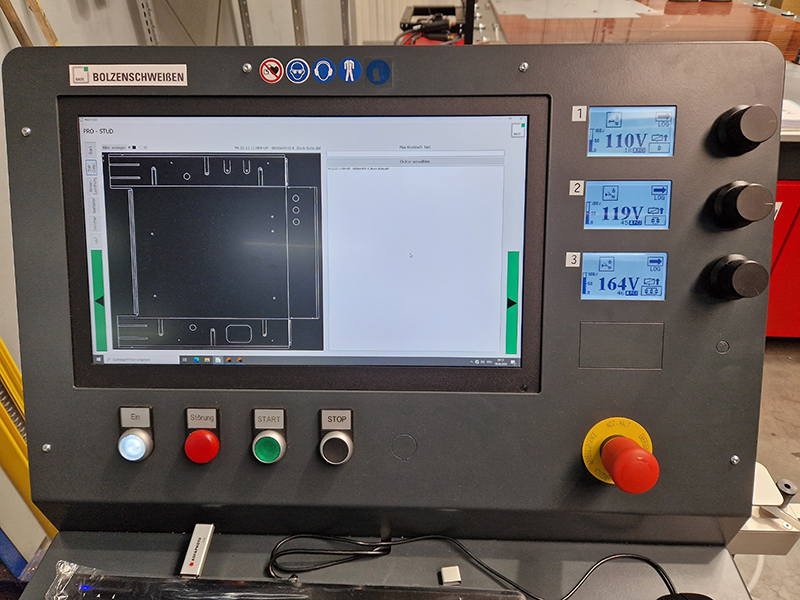

Detailansicht: Bedienterminal mit Bediensoftware PRO-STUD

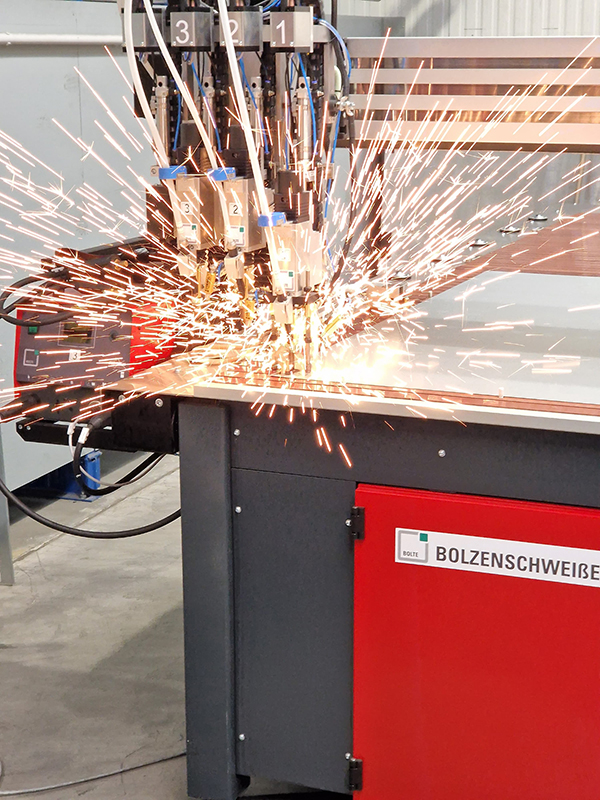

Spitzenzündungs-Bolzenschweißung eines M8-Gewindebolzen aus Stahl auf verzinktes Blech ohne vorherige mechanische Bearbeitung der Schweißstelle

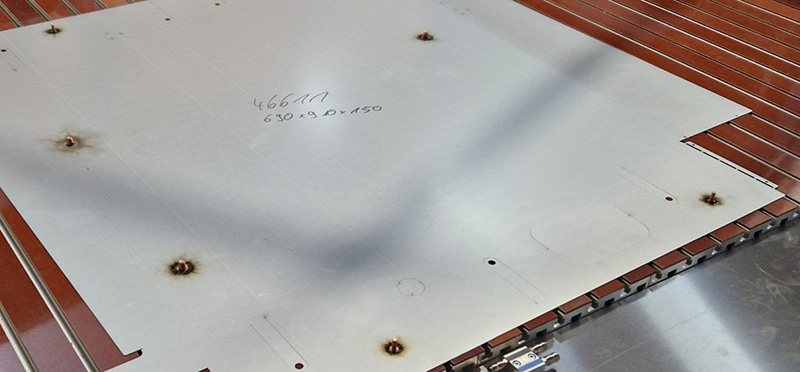

Verzinktes Blech mit aufgeschweißten Gewindebolzen
