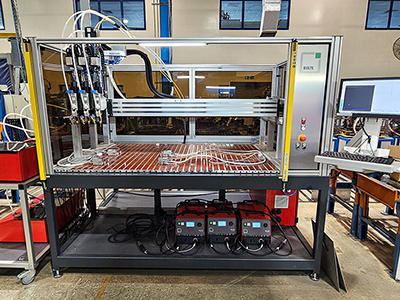

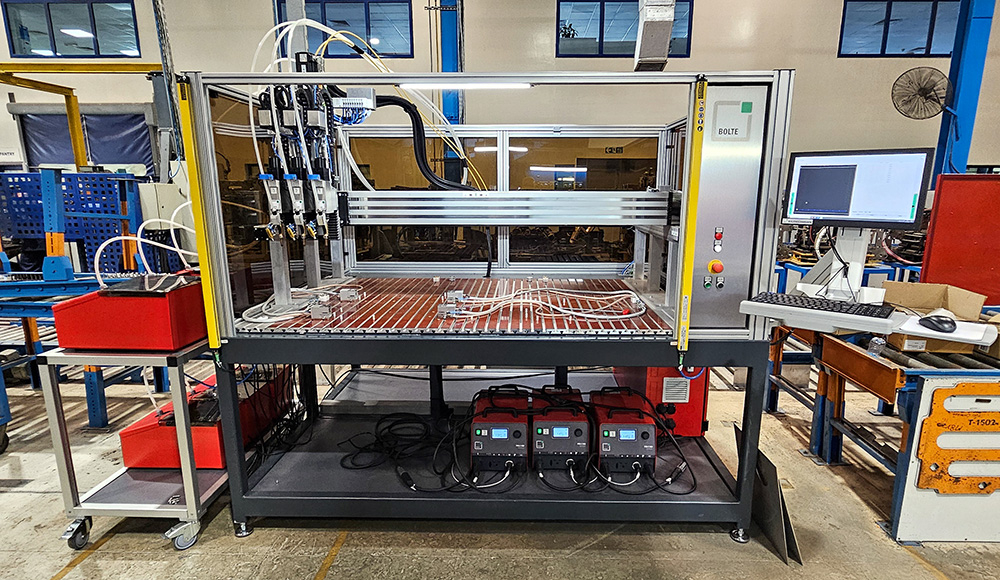

CNC-Bolzenschweißmaschine T1308025 (Arbeitsbereich: 1300 x 800 x 250 mm) mit drei Automatik-Schweißköpfen und sieben automatischen Bolzenzuführungen (mit Videos)

  • Arbeitsbereich: 1300 x 800 x 250 mm
  • geschweißtes Stahl-Maschinengestell
  • acht keramische Anschlagstifte auf der X- und Y-Nulllinie
  • Bediensoftware PRO-STUD (inkl. DXF-Datenkonverter)
  • Bedienung der Software über Monitor sowie Tastatur und Maus (Steuerungs-PC mit Windows 10)
  • drei Automatik-Bolzenschweißköpfe KHA-200F mit integriertem Wegmesssystem
  • Flüssigkeitssprühvorrichtung an jedem Schweißkopf
  • drei Bolzenschweißgeräte PRO-C 1500
  • sieben Bolzenzuführungen VBZ mit vier Bolzenweichen
  • zwölf pneumatische Massespanner, Öffnungswinkel 90°
  • Lichtvorhang zur Absicherung des Arbeitsbereichs

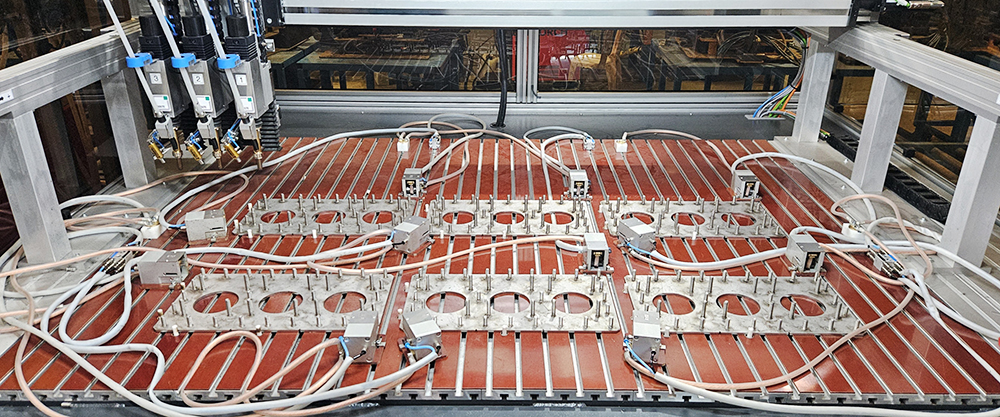

Fertig geschweißte Werkstücke, Schweißköpfe in Parkposition

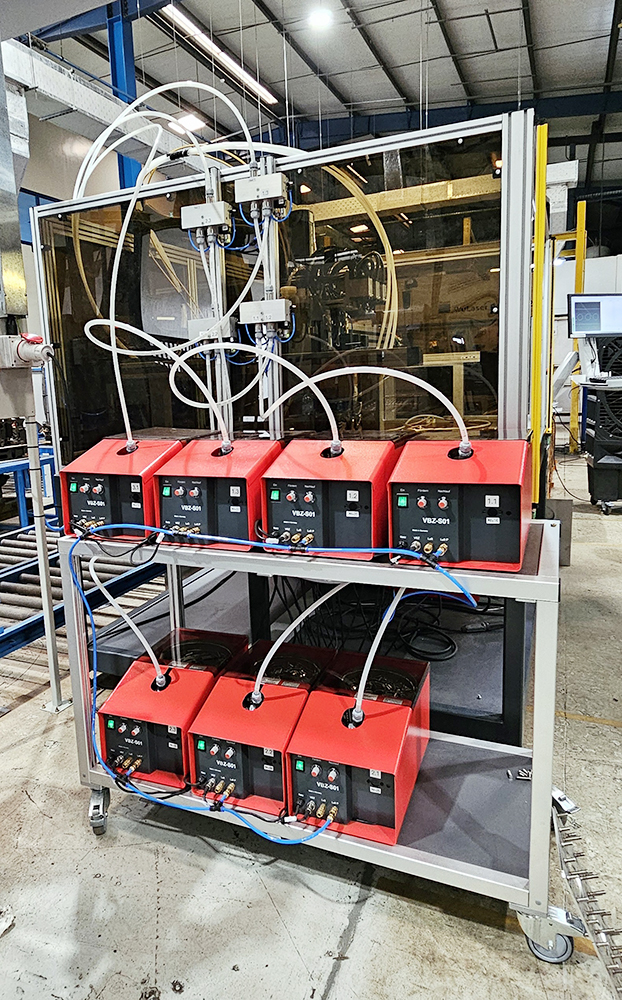

Gerätewagen mit Bolzenzuführungen VBZ

  • drei Bolzenzuführungen VBZ für Schweißkopf 1
  • drei Bolzenzuführungen VBZ für Schweißkopf 2
  • eine Bolzenzuführung VBZ für Schweißkopf 3

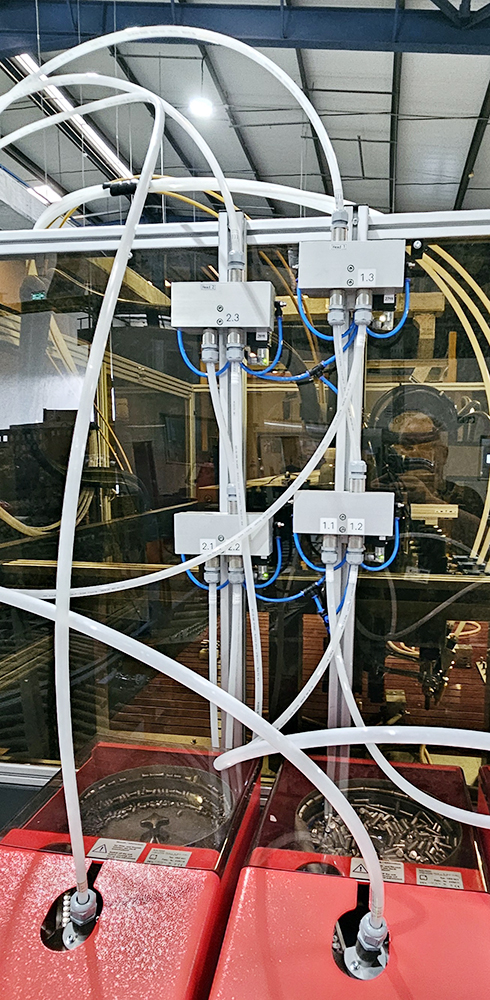

Bolzenweichen

  • zwei Bolzenweichen für Schweißkopf 1
  • zwei Bolzenweichen für Schweißkopf 2

Videos CNC-Bolzenschweißmaschine T1308025

Verarbeitung unterschiedlicher Bolzenlängen mit einem Automatik-Schweißkopf (Zuführung der Bolzen durch drei Bolzenzuführungen VBZ mit zwei Bolzenweichen je Schweißkopf, automatischer Ausgleich der Längenunterschiede der Bolzen durch servomotorische Z-Achse):



Kundenspezifisches Werkstück mit zwei unterschiedlichen Bolzenlängen:
