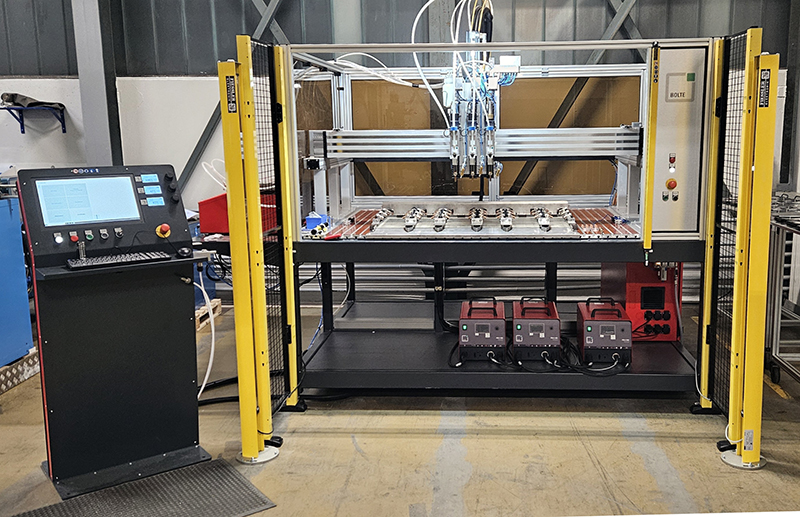

CNC-Bolzenschweißmaschine T1308025 (Arbeitsbereich: 1300 x 800 x 250 mm) mit drei Automatik-Schweißköpfen und zwei Verfahrgeschwindigkeiten

  • Arbeitsbereich: 1300 x 800 x 250 mm
  • geschweißtes Stahl-Maschinengestell
  • acht keramische Anschlagstifte auf der X- und Y-Nulllinie
  • Bediensoftware PRO-STUD (inkl. DXF-Datenkonverter)
  • Bedienung der Software über Monitor sowie Tastatur und Maus (Steuerungs-PC mit Windows 10)
  • drei Automatik-Bolzenschweißköpfe KHA-200F mit integriertem Wegmesssystem
  • Flüssigkeitssprühvorrichtung an jedem Schweißkopf
  • drei Bolzenschweißgeräte PRO-C 1500
  • drei Bolzenzuführungen VBZ
  • eine pneumatische Bolzeneinzelzuführung (Bolzenhandeinwurf) mit Bolzenweiche
  • Pick-up-Funktion für das Verschweißen von Flachsteckern und Doppel-Flachsteckern
  • zwölf pneumatische Massespanner, Öffnungswinkel 90°
  • dreiseitige Einhausung mit zwei umschaltbaren frontseitigen Lichtvorhängen (für zwei unterschiedliche Verfahrgeschwindigkeiten) zur Absicherung des Arbeitsbereichs

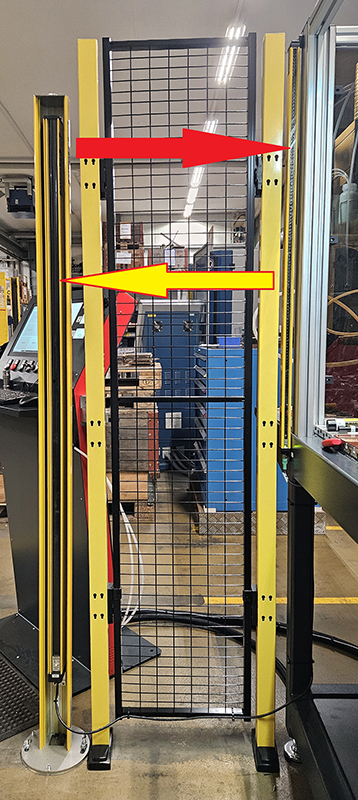

Absicherung der Maschine:
roter Pfeil: Fingerschutz an Einhausung
gelber Pfeil: Handschutz an Schutzzaun

Die Maschine wird durch zwei umschaltbare Lichtvorhänge abgesichert und kann dadurch mit zwei Verfahrgeschwindigkeiten betrieben werden. Bei Absicherung durch Fingerschutz an der Plexiglasumhausung verfährt die Maschine mit einer Geschwindigkeit von 0,2 m/sec. Bei Absicherung durch Handschutz am Schutzzaun verfährt die Maschine mit einer Geschwindigkeit von 0,5 m/sec.
