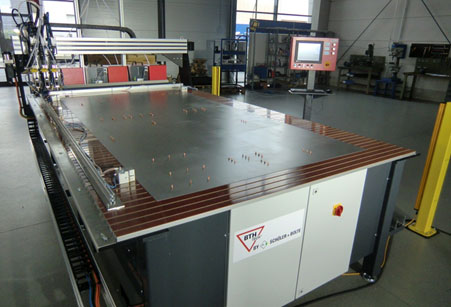

CNC-Bolzenschweißanlage 3000 x 1500 x 300 mm (mit Video)

  • Arbeitsbereich: 3000 x 1500 x 300 mm
  • geschweißtes Stahl-Maschinengestell
  • servomotorische Z-Achse 300 mm
  • Bedienpanel mit Touch Screen-PC, Bedienung und dxf-Datenimport durch Software i3stud, Bedien- und Anzeigeelemente der Bolzenschweißgeräte integriert
  • drei Automatik-Bolzenschweißköpfe KKA-200F
  • drei Bolzenschweißgeräte PRO-C 1500
  • drei automatische Bolzenzuführungen VBZ
  • Flüssigkeitssprühvorrichtungen für Schweißköpfe
  • Lichtgitter zur Absicherung des Arbeitsbereichs

Schweißverfahren: Bolzenschweißen mit Spitzenzündung

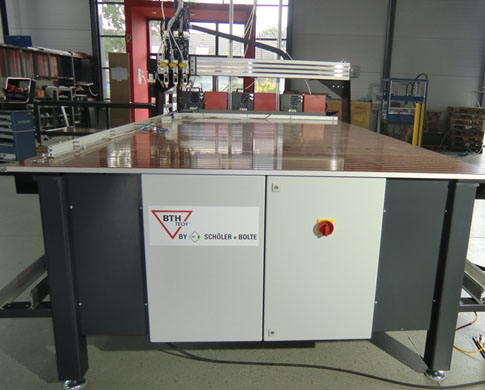

CNC-Bolzenschweißanlage 3000 x 1500 x 300 mm (Frontansicht)

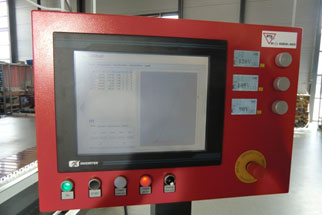

Bedienpanel, Bedien- und Anzeigeelemente der Bolzenschweißgeräte

Geräteregal mit Bolzenschweißgeräten PRO-C 1500 und automatischen Bolzenzuführungen VBZ (Seitenansicht)

Geräteregal mit Bolzenschweißgeräten PRO-C 1500 und automatischen Bolzenzuführungen VBZ (Frontansicht)

Servomotorische Z-Achse mit pneumatischem Arbeitshüben AHP-080 und Automatik-Bolzenschweißköpfen KKA-200F

Automatik-Bolzenschweißköpfe KKA-200F mit Flüssigkeitssprühvorrichtung

Detailansicht: Automatik-Bolzenschweißköpfe KKA-200F mit Flüssigkeitssprühvorrichtung (Frontansicht)

Detailansicht: Automatik-Bolzenschweißköpfe KKA-200F mit Flüssigkeitssprühvorrichtung (Seitenansicht)

Video CNC-Bolzenschweißanlage 3000 x 1500 x 300 mm
