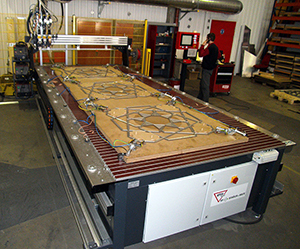

CNC-Bolzenschweißanlage 4000 x 1500 x 300 mm

  • Arbeitsbereich: 4000 x 1500 x 300 mm
  • geschweißtes Stahl-Maschinengestell
  • servomotorische Z-Achse 300 mm
  • Bedienpanel mit Touch Screen-PC, Bedienung und dxf-Datenimport durch Software i3stud, Bedien- und Anzeigeelemente der Bolzenschweißgeräte integriert
  • zwei Automatik-Bolzenschweißköpfe KHA-200F mit integriertem Wegmesssystem
  • Fräseinheit mit Absaugvorrichtung
  • zwei Bolzenschweißgeräte PRO-C 1500
  • zwei automatische Bolzenzuführungen VBZ
  • Flüssigkeitssprühvorrichtungen für Schweißköpfe
  • acht pneumatische Massespanner, Öffnungswinkel 90°
  • programmierbare Werkstückanschläge
  • absenkbare Kugelrollen
  • Schutzzaun mit dreiseitigem Lichtgitter zur Absicherung des Arbeitsbereichs

Schweißverfahren: Bolzenschweißen mit Spitzenzündung

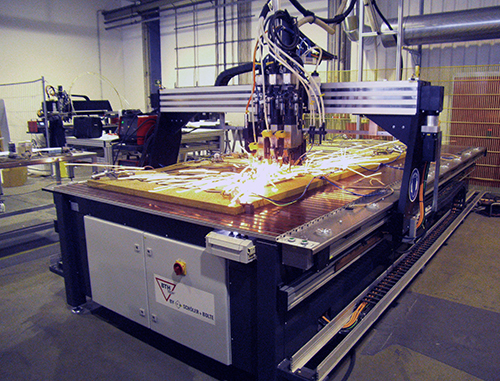

CNC-Bolzenschweißanlage 4000 x 1500 x 300 mm während des Schweißens

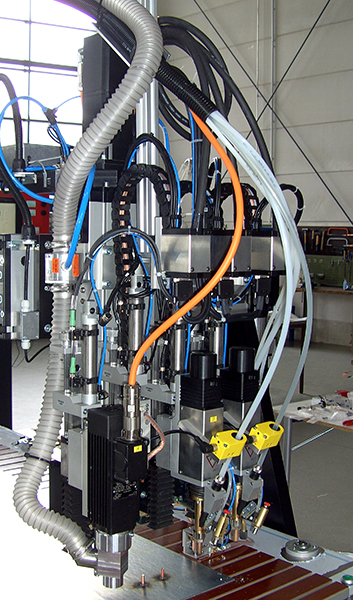

Detailansicht: Fräseinheit, Arbeitshub AHP-080 vorbereitet für dritten Automatik-Bolzenschweißkopf, Automatik-Bolzenschweißköpfe KHA-200F und Halter für wechselbare Zuführschläuche

Detailansicht: programmierbare Werkstückanschläge
Die Maschine besitzt mehrere programmierbare Werkstückanschläge. Die Anschläge können an einem separaten Steuerpult nach einem Rasterschema reihenweise vorgewählt werden. Die jeweils aktive Anschlagreihe wird durch eine weiße Kontrollleuchte angezeigt. Nach dem Starten des Schweißprogrammes werden die Massespanner aktiviert. Wenn das Werkstück durch die Massespanner fixiert wurde, senken sich die Anschläge in den Arbeitstisch ab und sind so gegen Schweißspritzer geschützt.

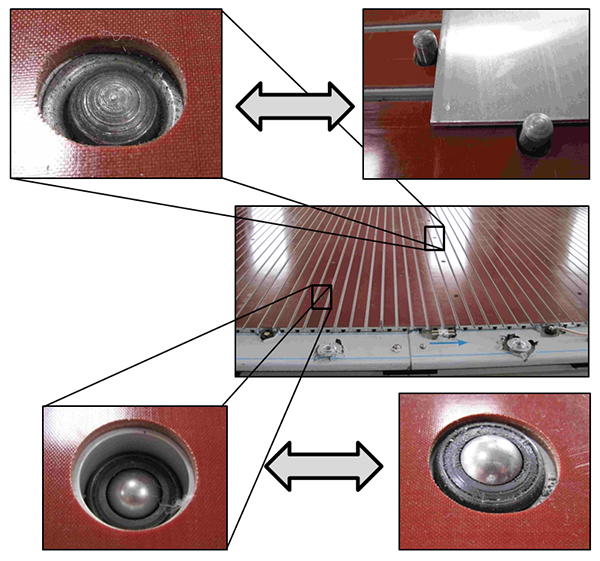

Detailansicht: absenkbare Kugelrollen
Zum leichteren Einlegen von großen, schweren Blechen ist die Maschine mit absenkbaren Kugelrollen ausgerüstet. Die Rollen werden über einen elektrischen Druckschalter ein- und ausgefahren.

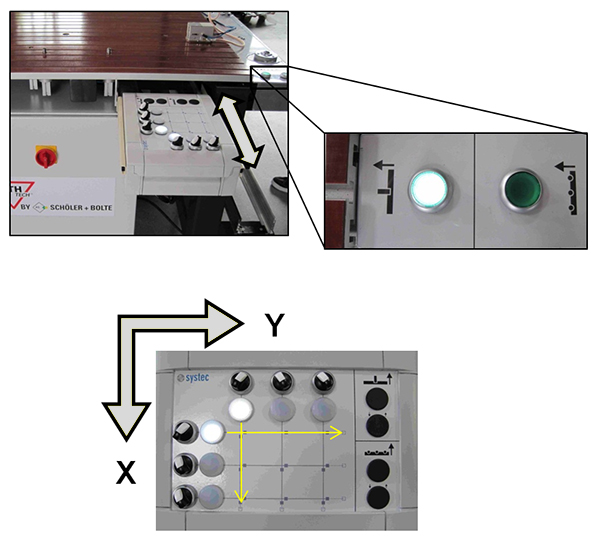

Detailansicht: Steuerpulte zur Bedienung der Werkstückanschläge und Kugelrollen
