CNC-Bolzenschweißanlage MOD 800 mit ausziehbarer Sonder-Werkstückaufnahme

  • Arbeitsbereich: 400 x 400 mm
  • geschweißtes Stahl-Maschinengestell
  • ausziehbare Sonder-Werkstückaufnahme für Wärmetauscher (einstellbar für drei verschiedene Wärmetauscher-Typen)
  • ein Automatik-Bolzenschweißkopf KKA-200F
  • ein Bolzenschweißgerät PRO-C 1000 mit Schweißparameterspeicher
  • eine automatische Bolzenzuführung VBZ
  • Flüssigkeitssprühvorrichtung für Schweißkopf
  • Sicherheitsumhausung mit Schiebetür

Schweißverfahren: Bolzenschweißen mit Spitzenzündung

Die Werkstückaufnahme wird auf einem Präzisionsschlitten geführt und zum Beladen herausgezogen. Nach dem Einsetzen des Wärmetauschers wird dieser zentriert und gespannt. Der Schlitten wird manuell in die Endlage zurückgeschoben und pneumatisch verriegelt. Das Schweißprogramm startet nach dem Schließen der Sicherheitsschiebetür. Nach Beendigung des Schweißprogramms werden alle Sperren freigegeben, die Werkstückaufnahme wird wieder herausgezogen und das Werkstück entnommen.

<

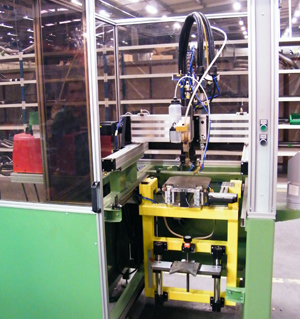

Ausziehbare Sonder-Werkstückaufnahme für Wärmetauscher

Die Werkstückaufnahme kann manuell auf drei verschiedene Wärmetauschertypen eingestellt werden.

Ausziehbare Sonder-Werkstückaufnahme für Wärmetauscher

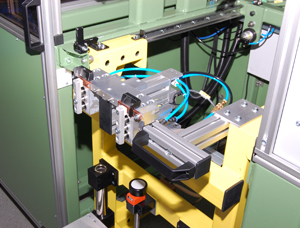

Detailansicht: Spannvorrichtung zur Werkstückfixierung und Masseanbringung

Ausziehbare Sonder-Werkstückaufnahme für Wärmetauscher

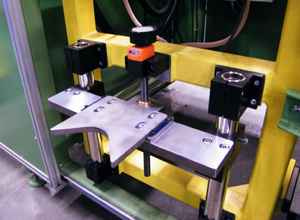

Detailansicht: einstellbares Zentriermodul zur Werkstückpositionierung

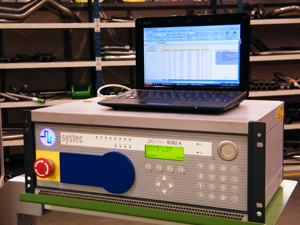

CNC-Steuerung XEMO R mit Programmier-Laptop

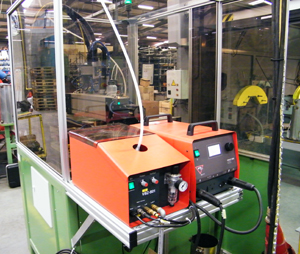

Bolzenschweißgerät PRO-C 1000 und automatische Bolzenzuführung VBZ

Das Bolzenschweißgerät PRO-C 1000 ist ausgerüstet mit einem Schweißparameterspeicher (Kapazität: 24500 Schweißparametersätze) mit RS232-Schnittstelle zur Datenübertragung auf einen PC.

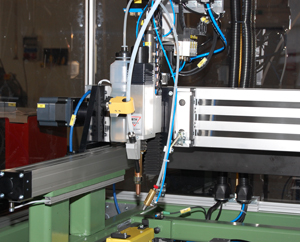

Automatik-Schweißkopf KKA-200F mit Flüssigkeitssprühvorrichtung

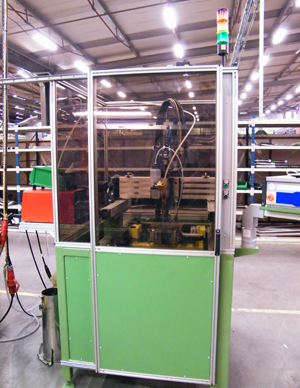

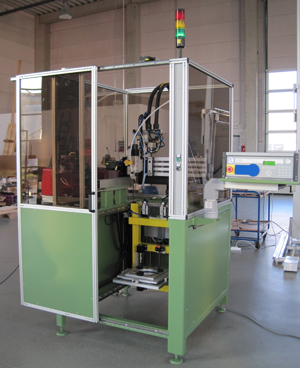

CNC-Bolzenschweißanlage MOD 800 mit ausziehbarer Sonder-Werkstückaufnahme (Schiebetür geschlossen)
